YRTS高速转台轴承

YRTS高速转台轴承系列

YRTS高速转台轴承（简称YRTS转台轴承）系列外形结构尺寸与YRT系列相同，但内部结构异于YRT系列，这就决定了YRTS转台轴承系列极限转速较YRT转台轴承系列更高一些，摩擦力矩较YRT转台轴承系列低并且均匀，因此，对于需要相对较低摩擦但相对高速的场合，可选用该系列，例如由直驱电机所驱动的轴使用的轴承。

YRT转台轴承由一个推力/向心轴圈，一个推力垫圈，两个滚针保持架组件和一组向心圆柱滚子组成。座圈和轴圈有均布的安装用螺钉孔。该型轴承具有高轴向和径向承载能力。高倾斜刚度和极高的精度。适用于回转工作台，卡盘和铣刀头以及测量和实验中的轴承配置。该型轴承对与之相配的设备零件的要求也较高。安装时需控制安装螺钉的扭紧力矩。

适用范围：被广泛应用于精密回转台立式磨床、分度头、滚齿机、铣齿机工件轴等精密装置。

参数：

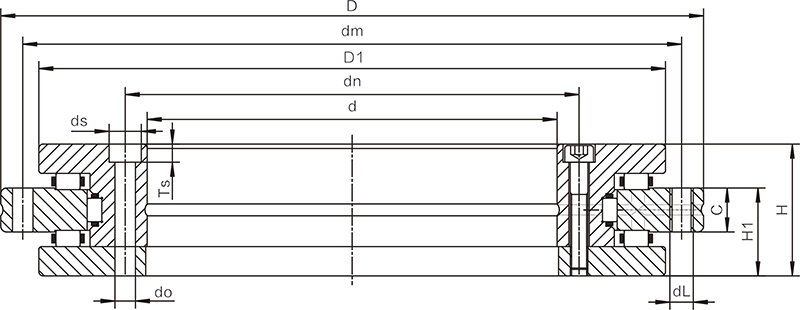

YRTS高速转台轴承(图1)

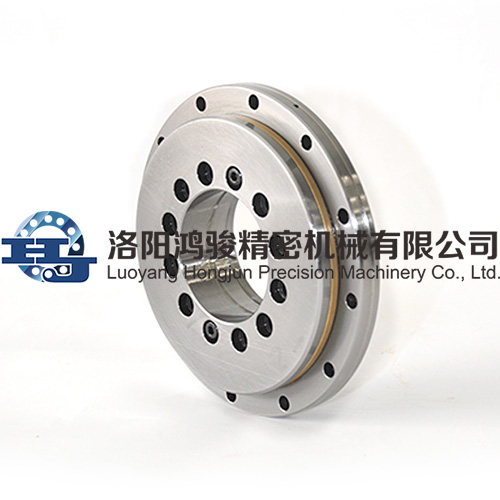

YRTS高速转台轴承(图2)

公称型号	外形尺寸									固定孔						内圈连接螺钉数量	外圈吊装孔		节距^1）t	螺钉拧紧力矩	基本额定载荷				极限转速^5）	实际重量
	外形尺寸									固定孔											轴向		径向
	d	D	H	H1	H2	C	d1	dn	dm	内圈				外圈							动	静	动	静
	单位：mm									do	ds	Ts	数量⁴⁾	dL	数量⁴⁾					MA^2）	Ca	Coa	Cr	Cor	脂润滑
	单位：mm									mm			数量⁴⁾	mm	数量⁴⁾		G	数量	数量*t	N m	KN				r/min	≈Kg
YRTS200	200	300	45	30	15	15	274	215	285	7	11	6.2	46	7	45	2	M8	3	48*7.5°	14	105	635	78	202	950	9.7
YRTS260	260	385	55	36.5	18.5	18	345	280	365	9.3	15	8.2	34	9.3	33	2	M12	3	36*10°	34	131	840	85	275	800	18.3
YRTS325	325	450	60	40	20	20	415	342	430	9.3	15	8.2	34	9.3	33	2	M12	3	36*10°	34	191	1260	108	300	680	25
YRTS395	395	525	65	42.5	22.5	20	486	415	505	9.3	15	8.2	46	9.3	45	2	M12	3	48*7.5°	34	214	1540	121	390	600	33
YRTS460	460	600	70	46	24	22	560	482	580	10	15	8.2	46	10	45	2	M12	3	48*7.5°	34	221	1690	168	570	500	45
