YRTM转台轴承

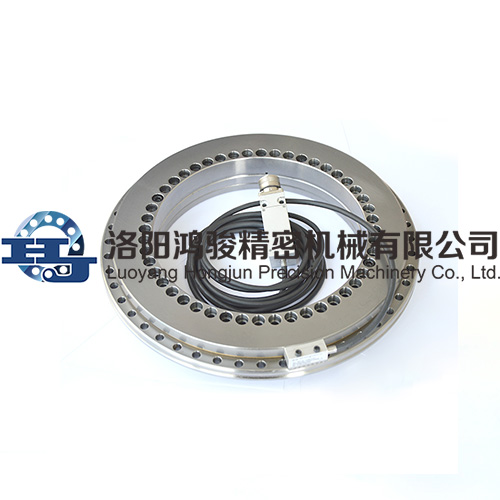

YRTM轴承系列

该系列轴承基于YRT转台轴承，是在YRT转台轴承上安装了角度测量系统，以便精确测量和调整轴承旋转的角度，保证机器的高精度运转。

测量系统由传感器构件和测量尺构成。采用纯电感式的测量原理，信号极其精确，测量精度高。同时由于使用了较高的防护措施，该测量系统在运行当中不会受到来自外部的干扰，例如灰尘烟雾、轻度油污及划痕、磁场等，工作可靠，无需过多维护，适用范围广。可用于高精度回转工作台和旋转轴、分度头、军工雷达、航空、航天及测量和试验中要求对角度旋转精度要求较高的领域。

YRT转台轴承由一个推力/向心轴圈，一个推力垫圈，两个滚针保持架组件和一组向心圆柱滚子组成。座圈和轴圈有均布的安装用螺钉孔。该型轴承具有高轴向和径向承载能力。高倾斜刚度和极高的精度。适用于回转工作台，卡盘和铣刀头以及测量和实验中的轴承配置。该型轴承对与之相配的设备零件的要求也较高。安装时需控制安装螺钉的扭紧力矩。

适用范围：被广泛应用于精密回转台立式磨床、分度头、滚齿机、铣齿机工件轴等精密装置。

参数：

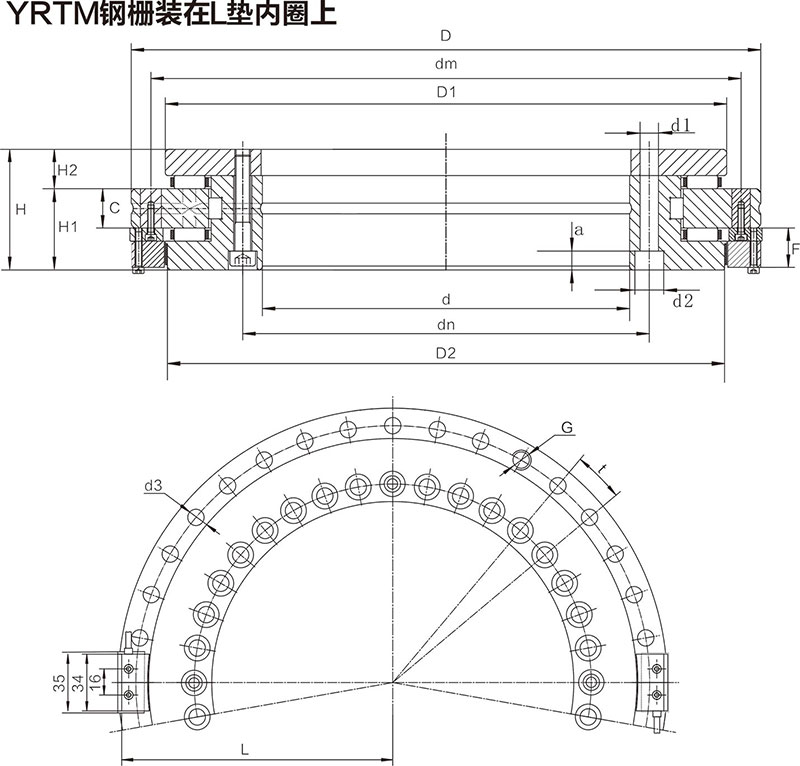

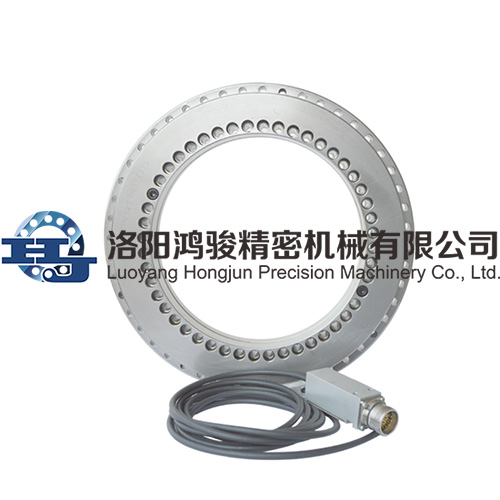

YRTM转台轴承(图1)

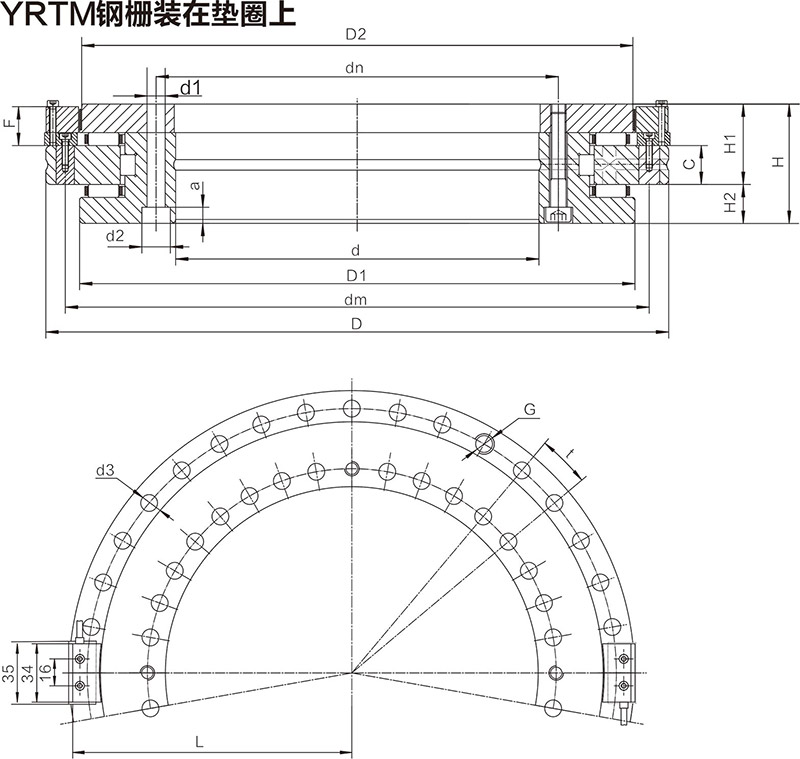

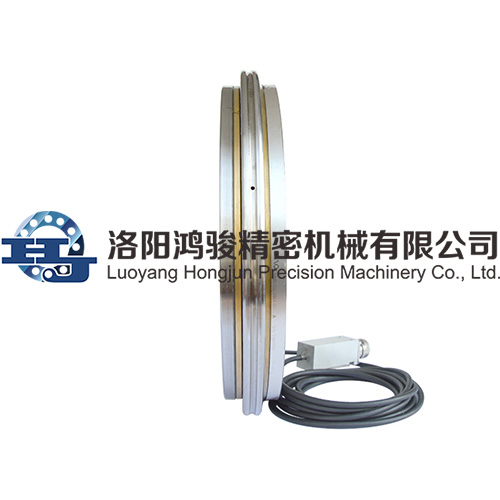

YRTM转台轴承(图2)

公称型号	外形尺寸											固定孔						连接螺钉数量	轴承轴向和径向跳动	吊装孔		节距1）t	螺钉拧紧力矩	基本额定载荷				极限转速	轴承摩擦力矩3)	重量
	外形尺寸											固定孔												轴向		径向
	d	D	H	H1	H2	D1	D2	dn	dm	F	L	内圈				外圈								动	静	动	静
	单位：mm											d1	d2	a	数量4)	d3	数量4)						MA^2）	Ca	Coa	Cr	Cor	脂润滑
	单位：mm											mm			数量4)	mm	数量4)		μ m	G	数量	数量*t	N m	KN				r/min	Nm	≈Kg
YRTM150	150	240	43^*	29^*	14	214	213.81	165	225	16.5	121	7	11	6.2	32	7	33	4	3	M8	3	36*10°	14	112	630	56	170	320	10	6.2
YRTM180	180	280	46^*	32^*	14	244	243.76	194	160	16.5	152	7	11	6.2	44	7	45	4	4	M8	3	48*7.5°	14	118	710	69.5	200	280	12	7.7
YRTM200	200	300	47^*	32^*	15	274	273.05/274.42	215	285	16.5	152	7	11	6.2	44	7	45	4	4	M8	3	48*7.5°	14	120	765	81.5	220	260	14	9.7
YRTM260	260	385	55	36.5	18.5	345	344.37/343.1	280	365	17.5	192.5	9.3	15	8.2	32	9.3	33	4	6	M12	3	36*10°	34	160	1060	93	290	200	20	18.3
YRTM325	325	450	60	40	20	415	413.76	342	430	18.5	225	9.3	15	8.2	32	9.3	33	4	6	M12	3	36*10°	34	275	1930	120	345	170	40	25
YRTM395	395	525	65	42.5	22.5	486	483.18	415	505	18.5	262.5	9.3	15	8.2	42	9.3	45	6	6	M12	3	48*7.5°	34	300	2280	186	655	140	55	33
YRTM460	460	600	70	46	24	560	557.03	482	580	18.5	300	10	15	8.2	42	10	45	6	6	M12	3	48*7.5°	34	355	2800	200	765	120	70	45
