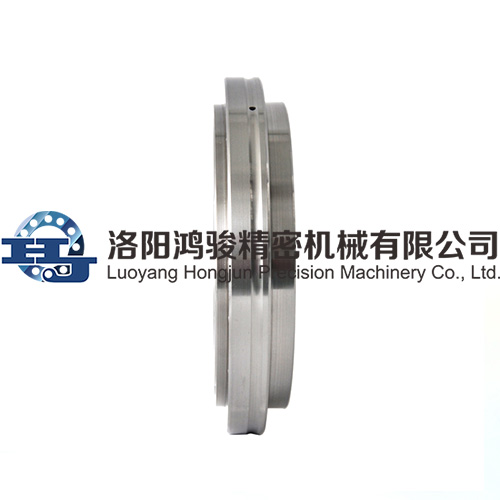

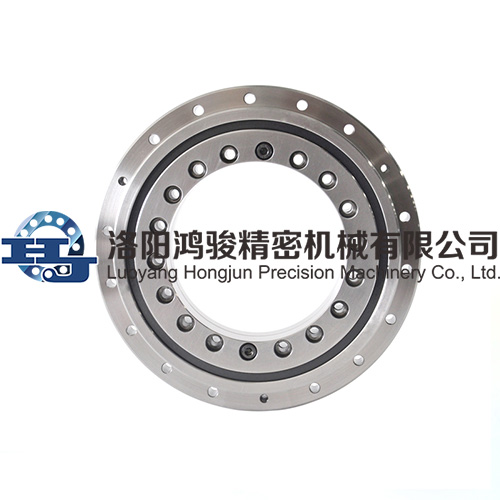

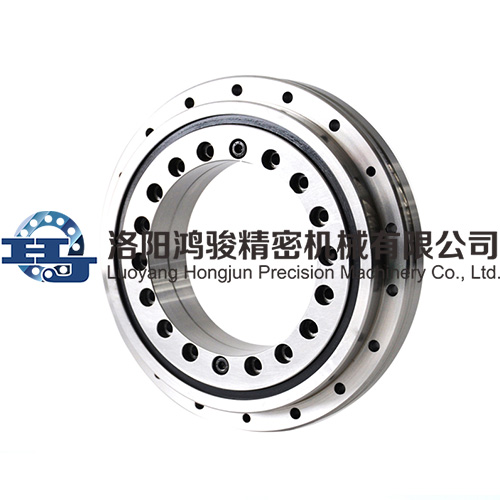

ZKLDF推力角接触球轴承系列
ZKLDF推力角接触球系列,亦可承受联合载荷,但具有极高的转速和极低的摩擦力矩,同时又能保证很高的回转精度。非常适合于有此类要求的应用场合,例如高速回转工作台、铣削、磨削、以及精密测量、测量设备等等。
YRT转台轴承由一个推力/向心轴圈,一个推力垫圈,两个滚针保持架组件和一组向心圆柱滚子组成。 座圈和轴圈有均布的安装用螺钉孔。该型轴承具有高轴向和径向承载能力。高倾斜刚度和极高的精度。适用于回转工作台,卡盘和铣刀头以及测量和实验中的轴承配置。该型轴承对与之相配的设备零件的要求也较高。安装时需控制安装螺钉的扭紧力矩。
适用范围:被广泛应用于精密回转台立式磨床、分度头、滚齿机、铣齿机工件轴等精密装置。
参数:

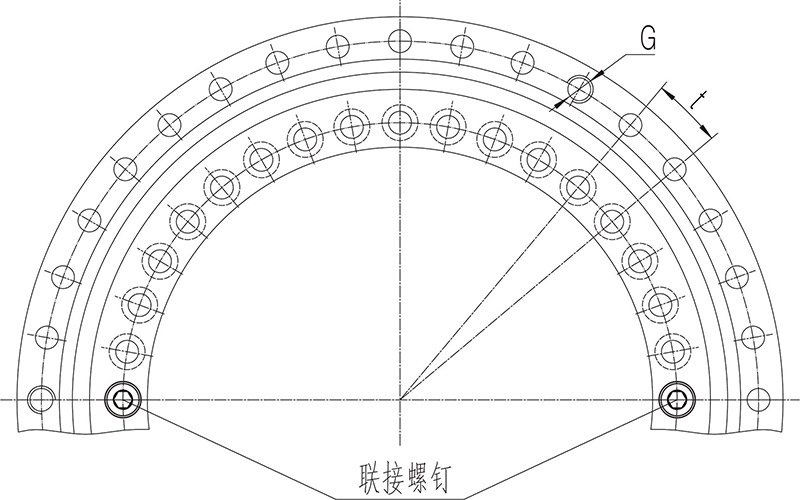

公称型号 | 外形尺寸 | 固定孔 | 内圈连接螺钉数量 | 外圈吊装孔 | 节距1)t | 螺钉拧紧力矩 | 基本额定载荷 | 极限转速4) | 轴承摩擦力矩 | 重量 | |||||||||||||||
轴向 | |||||||||||||||||||||||||
d | D | H | H1 | D1 | D2 | D3 | J | J1 | a | 内圈 | 外圈 | 动 | 静 | ||||||||||||
单位:mm | d1 | d2 | 数量3) | d3 | 数量3) | MA2) | Ca | Coa | 脂润滑 | ||||||||||||||||
mm | mm | G | 数量 | 数量*t | N m | KN | r/min | Nm | ≈Kg | ||||||||||||||||
ZKLDF100 | 100 | 185 | 38 | 25 | 160 | 136 | 158 | 112 | 170 | 5.4 | 5.6 | 10 | 16 | 5.6 | 15 | 2 | M5 | 3 | 18*20° | 8.5 | 67 | 251 | 2800 | 1.6 | 4.5 |
ZKLDF120 | 120 | 210 | 40 | 26 | 184 | 159 | 181 | 135 | 195 | 6.2 | 7 | 11 | 22 | 7 | 21 | 2 | M8 | 3 | 24*15° | 14 | 72 | 315 | 2400 | 2 | 6 |
ZKLDF150 | 150 | 240 | 40 | 26 | 214 | 188 | 211 | 165 | 225 | 6.2 | 7 | 11 | 34 | 7 | 33 | 2 | M8 | 3 | 36*10° | 14 | 76 | 365 | 2000 | 3 | 7.5 |
ZKLDF180 | 180 | 280 | 43 | 29 | 244 | 221 | 241 | 194 | 260 | 6.2 | 7 | 11 | 46 | 7 | 45 | 2 | M8 | 3 | 48*7.5° | 14 | 85 | 440 | 1700 | 3 | 8 |
ZKLDF200 | 200 | 300 | 45 | 30 | 274 | 243 | 271 | 215 | 285 | 6.2 | 7 | 11 | 46 | 7 | 45 | 2 | M8 | 3 | 48*7.5° | 14 | 112 | 550 | 1600 | 4.5 | 11 |
ZKLDF260 | 260 | 385 | 55 | 36.5 | 345 | 313 | 348 | 280 | 365 | 8.2 | 9.3 | 15 | 34 | 9.3 | 33 | 2 | M12 | 3 | 36*10° | 34 | 155 | 920 | 1200 | 7.5 | 22 |
ZKLDF325 | 325 | 450 | 60 | 40 | 415 | 380 | 413 | 342 | 430 | 8.2 | 9.3 | 15 | 34 | 9.3 | 33 | 2 | M12 | 3 | 36*10° | 34 | 165 | 110 | 1000 | 11 | 28 |
ZKLDF395 | 395 | 525 | 65 | 42.5 | 486 | 450 | 488 | 415 | 505 | 8.2 | 9.3 | 15 | 46 | 9.3 | 45 | 2 | M12 | 3 | 48*7.5° | 34 | 214 | 1470 | 800 | 16 | 39 |
ZKLDF460 | 460 | 600 | 70 | 46 | 560 | 520 | 563 | 482 | 580 | 8.2 | 9.3 | 15 | 46 | 9.3 | 45 | 2 | M12 | 3 | 48*7.5° | 34 | 255 | 1860 | 700 | 21 | 50 |
ZKLDF580 | 580 | 750 | 90 | 60 | 702 | 656 | 700 | 610 | 720 | 11 | 11.4 | 18 | 45 | 11.4 | 42 | 3 | M12 | 6 | 48*7.5° | 68 | 395 | 3180 | 500 | 40 | 82 |
ZKLDF650 | 650 | 870 | 122 | 78 | 800 | 739 | 802 | 680 | 830 | 13 | 14 | 20 | 45 | 14 | 42 | 3 | M12 | 6 | 48*7.5° | 116 | 388 | 2350 | 440 | 63 | 168 |
